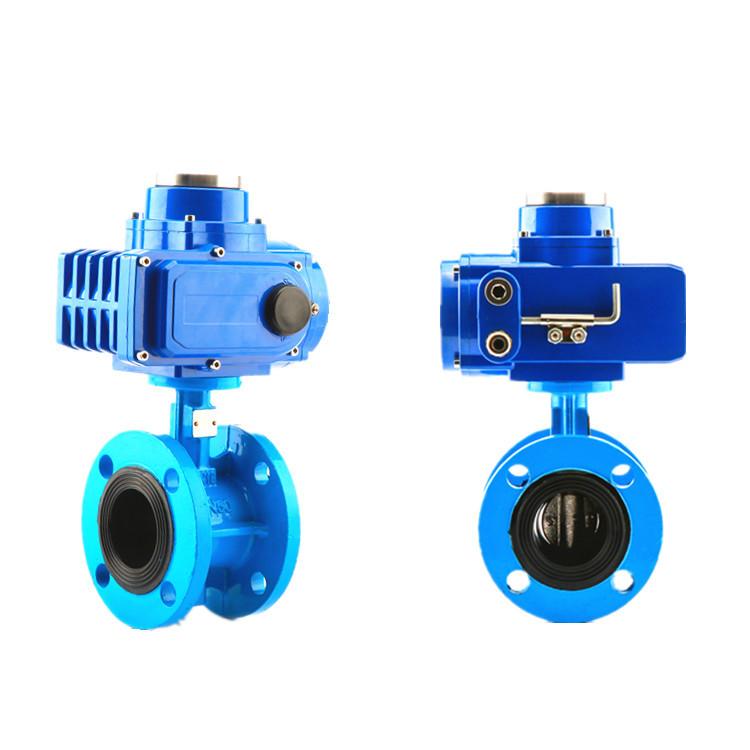

上海湖泉閥門集團有限公司電動蝶閥公稱通徑 DN80 規格 D941X-16C DN80 可售賣地 全國 用途 流量控制 材質 碳鋼 一、D941X-16C電動蝶閥簡介: D941X-16C電動蝶閥是指關閉件(閥瓣或蝶板)為圓盤,圍繞閥軸旋轉來達到開...D941X-10Q DN80球墨鑄鐵法蘭蝶閥選配電動執行器:1、電源電壓:DC24V、DC220V、AC110V、AC220V、AC380V2、介質類型、溫度、壓力3、控制類型:開關型、無源觸點型、閥位信號反饋型...D941X-16C電動法蘭蝶閥簡介: D941X-16C電動法蘭蝶閥是由電動執行器和封法蘭蝶閥組合而來的,電動法蘭蝶閥驅動是通過電動執行機構工作,旋轉閥桿帶動碟板在0-90°的范圍內做啟閉或流量...
| 公稱通徑DN（mm） | 50～3000 | |
| 公稱壓力級PN（MPa） | 0.6～1.0～ 1.6 | |
|
試驗壓力 Ps（MPa） |
密 封 | 1.1×PN |
|
|
強 度 | 1.5×PN |
| 工作壓力（MPa） | ≤1.0×PN | |
| 介質溫度（℃） | -23～+121 | |
| 適 用 介 質 |
談水、污水、海水、氣體等 |
|
| 公稱通徑DN | A | B | C | D | E | 額定功率 | 額定電流 |
| 壓力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 |
|
|
| 40 | 155 | 349 | 57 | 104 | 108 | 15W | 0.2A |
| 50 | 155 | 353 | 62 | 104 | 108 | 15W | 0.2A |
| 65 | 155 | 362 | 70 | 104 | 112 | 15W | 0.2A |
| 80 | 155 | 368 | 89 | 104 | 114 | 15W | 0.2A |
| 100 | 208 | 392 | 106 | 115 | 127 | 25W | 0.5A |
| 125 | 208 | 407 | 120 | 115 | 140 | 25W | 0.5A |
| 150 | 208 | 446 | 132 | 115 | 140 | 25W | 0.5A |
| 200 | 256 | 489 | 164 | 127 | 152 | 50W | 0.8A |
| 250 | 256 | 514 | 200 | 127 | 165 | 50W | 0.8A |
| 300 | 256 | 568 | 238 | 127 | 178 | 90W | 1.0A |
| 350 | 288 | 629 | 280 | 164 | 190 | 150W | 1.2A |
| 400 | 288 | 662 | 302 | 164 | 216 | 150W | 1.2A |
| 450 | 288 | 693 | 335 | 164 | 222 | 150W | 1.2A |
| 500 | 288 | 729 | 360 | 164 | 229 | 150W | 1.2A |
五、D941X型氣動法蘭軟密封蝶閥訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
