調節電動蝶閥
調節型電動蝶閥直徑600
[返回列表頁]

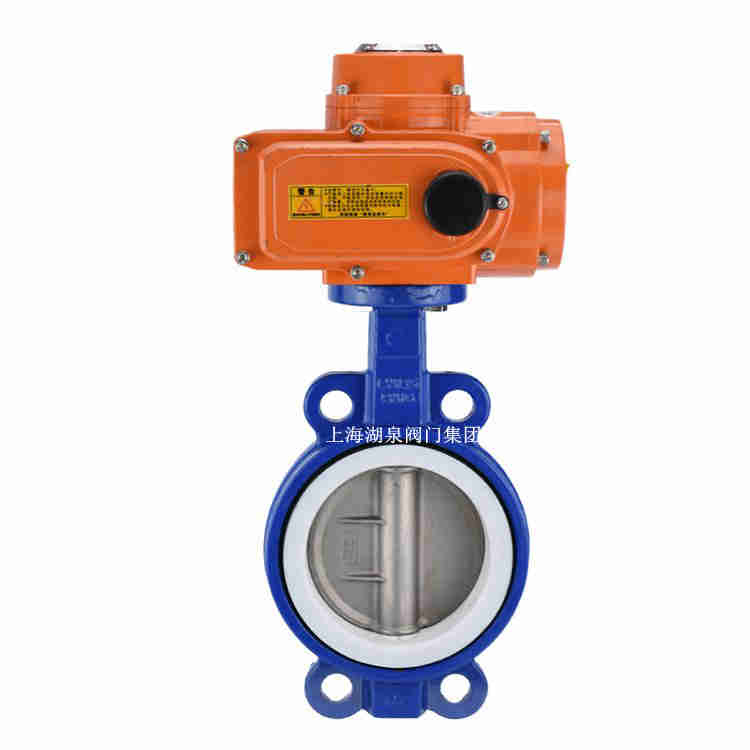

一、調節型電動蝶閥直徑600產品介紹
上海湖泉閥門集團有限公司電動調節蝶閥主要由智能調節型電動執行器及蝶閥組成,根據輸入4-20mA的模擬量信號或1-5V、0-10V的電流信號,從而達到對閥門開度的大小進行控制,可適用于各種工業自動化管道的流量、壓力、溫度等調節...閥具有功能強，體積小，輕便宜人，性能可靠，配套簡單元，流通能力大，對常溫、干凈介質，可選用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達零泄露)，高溫高壓工況可選用三偏心硬密封閥體。可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。
二、調節型電動蝶閥直徑600產品介紹
● 閥內件
|
閥板形式 |
蝶形 |
|
流量特性 |
近似等百分比 |
● 執行機構
|
執行器型號 |
CHR、3810R、DZW、HQ |
|
主要技術參數 |
電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
|
防護等級：相當IP67、隔爆標志：ExdⅡBT4、手操功能：手柄 |
|
|
環境溫度：-25～+70℃、環境濕度：≤95% |
● 執行機構
|
執行器型號 |
CHR、3810R、DZW、HQ |
|
主要技術參數 |
電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
|
防護等級：相當IP67、隔爆標志：ExdⅡBT4、手操功能：手柄 |
|
|
環境溫度：-25～+70℃、環境濕度：≤95% |
■ 主要性能指標
|
公稱通徑 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
額定流量系數KV |
110 |
180 |
232 |
368 |
656 |
735 |
1240 |
2025 |
2712 |
3875 |
5038 |
6900 |
8500 |
12200 |
|
允許壓差(MPa) |
≤ 公稱壓力 |
|||||||||||||
|
動作范圍 |
0～90° |
|||||||||||||
|
泄露量Q |
按GB/T4213-92，為Kv值的10-4 |
|||||||||||||
|
基本誤差 |
±2.5% |
|||||||||||||
|
回差 |
±2.5% |
|||||||||||||
|
死區 |
1% |
|||||||||||||
|
可調范圍 |
50:1 |
|||||||||||||
