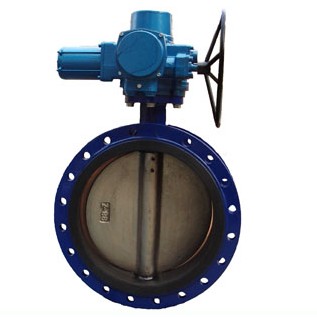

襯氟電動法蘭蝶閥
[返回列表頁]
一、襯氟電動法蘭蝶閥概述：
D941F46型襯氟電動法蘭蝶閥，由3601R系列角行程全電子式電動執行機構及襯氟蝶閥閥體組件兩大部分構成。閥體內腔及閥板均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。本系列氣動襯氟蝶閥主要適用于化工醫藥食品造紙水處理等行業中對酸堿等強腐蝕介質的調節或切斷。
二、襯氟電動法蘭蝶閥特點：
全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里蝶閥，具有耐腐蝕、無泄漏、壽命長等優點。襯四氟電動蝶閥適用于濃硫酸、鹽酸、硝酸、qing氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
1、小型輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，90°回轉開啟迅速。
3、操作扭矩小，省力輕巧。
4、流量特性趨於直線，調節性能好。
5、密封材料耐老化、耐腐蝕、可適用多種介質。
三、襯氟電動法蘭蝶閥主要零部件材料表：
序號
零件名稱
灰鑄鐵
鑄鋼
不銹耐酸鑄鋼
超低碳不銹耐酸鑄鋼
Z
C
P
R
PL
RL
1
閥體/閥蓋
HT250
WCB
CF8
CF8M
CF3
CF3M
2
蝶板
WCB
35
CF8
CF8M
CF3
CF3M
3
閥桿
1Cr13
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
00Cr18Ni10
000Cr17Ni14Mo2
4
襯里/閥座
PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
5
密封圈
FPM(氟橡膠)
FPM(氟橡膠)
6
彈性條(墊)
Si(硅橡膠)
Si(硅橡膠)
7
調節定位座
0Cr18Ni9
0Cr18Ni9
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
00Cr18Ni10
00Cr17Ni14Mo2
8
緊固螺栓
35
35
1Cr17Ni2
1Cr17Ni2
1Cr18Ni9Ti
1Cr18Ni9Ti
9
螺母
45
45
0Cr18Ni9
0Cr18Ni9
0Cr18Ni9
0Cr18Ni9
10
操作手柄
ZL101
